QM-3SP系列行星球磨機，是在原QM-SP系列基礎上改進的最產品，新的QM-3SP系列在噪音的處理更為出色。外觀及眾多細節都采用了目前先進的技術改進，使用起來更加得心應手。
齒輪傳動的優點：
1.一致性好 同樣的工藝條件，同樣的材料，四罐研磨的結果一致。
2.重復性好 同樣的工藝條件，同樣的材料，多次試驗的結果一致。
3.使用方便 無需更換行星輪皮帶，大大減輕了勞動強度。
齒輪傳動徹底解決了皮帶傳動中皮帶打滑、皮帶磨損所引起的一系列問題
行星式球磨機的幾項主要考核指標：
1.轉速 轉速是行星式球磨機重要的一項指標。要使材料磨細、磨快，應選用合適的轉速。
2.最大連續工作時間 用行星式球磨機制作亞微米或納米材料，往往需要設備滿負荷連續工作50小時以上，并力求工藝條件（如轉速）不發生變化。
3.一致性 對同一種材料、同一種工藝，要求兩罐或四罐磨出的結果完全一致，運用齒輪傳動完全能夠做到，而用皮帶傳動很難。
4.重復性 對同一種材料，同一種工藝，要求反復多次球磨的結果完全一致。運用齒輪傳動能做到，而用皮帶傳動無法實現。
5.噪音 在空載高速轉動狀態下，皮帶轉動的噪音為66dB，齒輪傳動的噪音為68dB，但在滿負荷工作狀態下，兩種傳動的噪音一樣，均為75dB。這主要是磨球材料相互撞擊、研磨發出的聲音。因?yàn)橹挥胸?fù)載狀態下的噪音才有意義，所以，皮帶傳動和齒輪傳動的噪音效果是一樣的。
6.轉速比：公轉與自轉的轉速比是行星式球磨機一項技術性能指標，該參數與轉速大小，研磨時間等因素有著密切，復雜的關系。為了讓用戶在試驗中減少影響因素，簡化工藝條件，我廠技術人員在研制行星磨的過程中，經過大量反復的對比試驗，最后選定1：2（≤4L）和1：1.5(≥12L)為最佳轉速比（這與進口行星磨的轉速比基本相吻合）。為廣大用戶免去了在此工作中的試驗摸索，節約了大量的寶貴時間。
特點：
★采用齒輪傳動，確保試驗的一致性和重復性。
★轉度快、能量大、效率高、粒度細
★一次實驗可同時獲得四種大小不同、材料各異的樣品。
★變頻、程控?zé)o級調速，根據試驗結果選定理想轉速。
★裝有定時關機、自動定時正、反轉裝置，根據需要可自由選擇，實用方便。
★本機具有重心低、剛性好、結構緊湊、操作方便、安全可靠、噪聲低、無污染、損耗小等優點
QM-3SP系列行星球磨機行星式球磨機能用干、濕兩種方法磨細或混合粒度不同、材料各異的固體顆粒、懸浮液和糊膏。如果用真空球磨罐則可以在真空或惰性氣體中研磨、混合樣品。該系列球磨機廣泛適用于地質、冶金、土壤、建材、化工、輕工、醫藥、電子、陶瓷、電池、環保等領域。
QM-3SP系列行星球磨機優點：
1、采用齒輪傳動、齒輪傳動不會打滑，能夠確保4個罐子的轉速一致！在球磨同一物料的情況下，能夠確保4個罐子里物料球磨后的一致性很好！并能夠確保同一材料、在同一工藝下，每次球磨的效果一致! 即具有良好的重復性和一致性！
2、轉度快、能量大、效率高、粒度細
3、一次實驗可同時磨四種大小不同、材料各異的樣品。
4、本球磨機具有變頻、程控?zé)o級調速等功能，根據試驗結果選定理想轉速。
5、裝有定時關機、自動定時正、反轉裝置，根據需要可自由選擇，實用方便。
6、本機具有重心低、剛性好、結構緊湊、操作方便、安全可靠、噪聲低、無污染、損耗小等優點。
7、該行星球磨機裝有4個輪子，輪子旁邊是高度調節螺桿，可以調節球磨機的位置平衡 。
QM-3SP系列行星球磨機工作原理
行星式球磨機是在一大盤上裝有四只球磨罐，當大盤旋轉時（公轉）帶動球磨罐繞自己的轉軸旋轉（自轉），從而形成行星運動。公轉與自轉的傳動比為1:2（公轉一轉，自轉兩轉）。罐內磨球和磨料在公轉與自轉兩個離心力的作用下相互碰撞、粉碎、研磨、混合試驗樣品 。

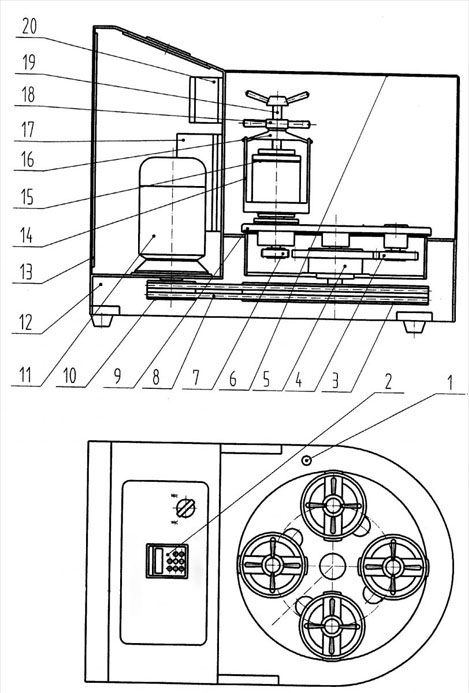

1.安全開關；2.控制盒；3.大帶輪；4.過渡齒輪；5.固定齒輪；6.保護罩；7.行星齒輪；
8.三角皮帶；9.大盤；10.小帶輪；11.電機；12.機座；13.后蓋板；14.拉馬桶；
15.球磨罐；16.橫梁；17.變頻器；18.鎖緊螺桿；19.壓緊螺桿；20.排風扇
產品規格型號：
| 行星球磨機 | 球磨罐 | 真空球磨罐 | ||
型號 | 規格 | 規格 | 數量 | 規格 |
| QM-3SP04 | 0.4L | 50ml 100ml | 4 | 50ml |
| QM-3SP2 | 2L | 100ml 250ml 500ml | 4 | 100ml 250ml |
| QM-3SP4 | 4L | 250ml 500ml 1L | 4 | 250ml 500ml |
| QM-2SP12 | 12L | 1L 2L 3L | 4 | 1L 2L |
| QM-2SP20 | 20L | 2L 3L 4L 5L | 4 | 3L |
| QM-2SP60 | 60L | 10L~15L | 4 | |
| QM-2SP100 | 12L | 10L~25L | 4 | |
產品技術參數：
| 傳動方式 | 齒輪傳動 |
| 工作方式 | 兩個或四個球磨罐同時工作 |
| 最大裝樣量 | 球磨罐容積的三分之二 |
| 進料粒度 | 土壤料≤10mm ,其他料≤3mm |
| 出料粒度 | 最小可達0.1um |
| 轉速比（公轉：自轉） | 1：2（0.4L,2L,4L）;1:1.9(12L);1:1.5(20L,60L,100L) |
| 轉速（自轉） | 0.4L:0～600轉/分 2L：0～580轉/分 4L：0～530轉/分 12L: 0～440轉/分 20L：0～280轉/分 60L: 0～250轉/分 100L: 0～230轉/分 |
| 控制方式 | 變頻無級調速、程控控制，手動、自動定時正反轉,定時關機 |
| 連續工作（滿負荷） | 48小時 |
